• US Federal Specification, Hot Dipped Galvanised
• Complete with Fitted Lock Nuts
• Safety Factor: 5:1

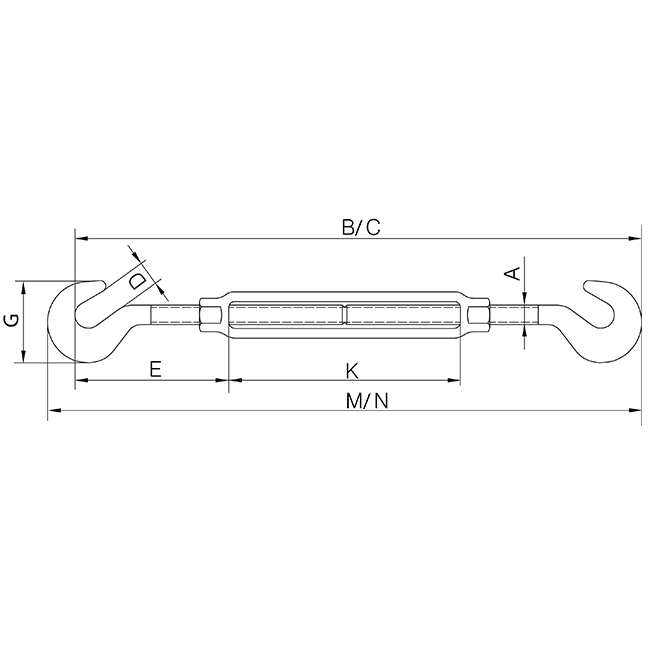

Part Code | Size (inch) | Weight (kg each) | WLL (T) | A (inch) | D (inch) | E (inch) | G (inch) | B (inch) | C (inch) | M (inch) | N (inch) | K (inch) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
XNTBHH03 | 3/8 x 6 | 0.35 | 0.45 | 0.38 | 0.56 | 2.3 | 1.77 | 16.5 | 10.5 | 17.72 | 17.72 | 6 |
XNTBHH04 | 1/2 x 6 | 0.72 | 0.7 | 0.5 | 0.66 | 2.94 | 2.28 | 18.82 | 11.82 | 20.38 | 13.38 | 6 |
XNTBHH05 | 1/2 x 9 | 0.82 | 0.7 | 0.5 | 0.66 | 2.94 | 2.28 | 24.82 | 14.82 | 26.38 | 16.38 | 9 |
XNTBHH06 | 1/2 x 12 | 1.03 | 0.7 | 0.5 | 0.66 | 2.94 | 2.28 | 30.82 | 17.82 | 32.38 | 19.38 | 12 |
XNTBHH07 | 5/8 x 6 | 1.25 | 1 | 0.63 | 0.9 | 3.69 | 2.81 | 20.5 | 13.25 | 22.5 | 15.25 | 6 |
XNTBHH08 | 5/8 x 9 | 1.55 | 1 | 0.63 | 0.9 | 3.69 | 2.81 | 26.5 | 16.25 | 28.5 | 18.25 | 9 |
XNTBHH09 | 5/8 x 12 | 1.72 | 1 | 0.63 | 0.9 | 3.69 | 2.81 | 32.5 | 19.25 | 34.5 | 21.25 | 12 |
XNTBHH10 | 5/8 x 18 | 2.2 | 1 | 0.63 | 0.9 | 3.69 | 2.81 | 38.5 | 22.25 | 40.5 | 24.25 | 18 |
XNTBHH11 | 3/4 x 6 | 1.76 | 1.3 | 0.75 | 0.98 | 4.52 | 3.33 | 22.38 | 14.88 | 24.78 | 17.28 | 6 |
XNTBHH12 | 3/4 x 9 | 2.39 | 1.3 | 0.75 | 0.98 | 4.52 | 3.33 | 28.38 | 17.88 | 30.78 | 20.28 | 9 |
XNTBHH13 | 3/4 x 12 | 2.47 | 1.3 | 0.75 | 0.98 | 4.52 | 3.33 | 34.38 | 20.88 | 36.78 | 23.28 | 12 |
XNTBHH14 | 3/4 x 18 | 3.68 | 1.3 | 0.75 | 0.98 | 4.52 | 3.33 | 46.38 | 26.88 | 48.78 | 29.28 | 18 |
XNTBHH15 | 7/8 x 12 | 3.67 | 1.8 | 0.88 | 1.13 | 5.19 | 3.78 | 36 | 22.25 | 38.75 | 25 | 12 |
XNTBHH16 | 7/8 x 18 | 4.52 | 1.8 | 0.88 | 1.13 | 5.19 | 3.78 | 48 | 28.25 | 50.75 | 21 | 18 |
XNTBHH17 | 1 x 6 | 4.24 | 2.3 | 1 | 1.25 | 5.84 | 4.25 | 25.63 | 17.63 | 34.69 | 20.69 | 6 |
XNTBHH18 | 1 x 12 | 5.42 | 2.3 | 1 | 1.25 | 5.84 | 4.25 | 37.63 | 23.63 | 40.69 | 26.69 | 12 |
XNTBHH19 | 1 x 18 | 6.36 | 2.3 | 1 | 1.25 | 5.84 | 4.25 | 49.63 | 29.63 | 52.69 | 32.69 | 18 |
